Компанія Комтел пропонує системи керування від компанії ETC, всесвітньовідомого виробника освітлювальних систем і систем керування.

На сьогоднішній день, в якості стандарту для управління освітлювальними приладами прийнятий цифровий інтерфейс DMX512, створеного на основі промислового протоколу EIA 485 (RS-485). З точки зору розподілу та доставки сигналу DMX до пристроїв, можна виділити 2 системи

  • Прості системи, побудовані повністю на фізичному рівні DMX512. В цьому випадку сигнал від пульта керування розподіляється за допомогою простих DMX-дистриб'юторів на певну кількість виділених ліній та подається до пристроїв. Таке рішення застосовується в переважній більшості нескладних проектів, де потрібно не більше 512 каналів (адрес) керування. Деякий пульти, наприклад, ETC Element мають два DMX512 виходу і тим самим забезпечують 1024 каналів керування.
  • Системи з мережевою інфраструктурою на базі протоколу ACN. В основі даного рішення лежить ідея «упаковки» сигналу DMX512 в IP-потік, і відповідно адміністрування, розподіл і доставку сигналу за допомогою IP-рішень. Такий варіант будується із застосуванням перетворювачів ACN>DMX (для підключення DMX-пристроїв, оскільки більшість кінцевих пристроїв мають інтерфейс DMX512) та DMX>ACN (для перетворення сигналу DMX в IP-поток для підключення пультів, що не мають підтримують протокол ACN). Система керування з мережевою інфраструктурою на базі АСN застосовується в системах, де потрібна велика кількість каналів керування (1024 і більше), оскільки в одному каналі передачі даних (фактично - в одному кабелі) передається весь DMХ потік, що генерується пультом.

Сьогодні компанія ETC випускає 3 сімейства пультів для керування освітленням.

Пульти сімейства Сolor Source. Ця лінійка базових бюджетних пультів з підтримкою RDM протоколу, в неї входить 4 пульта - ColorSource 20, ColorSource 40, ColorSource 20 АV, ColorSource 40 АV. Пульти ColorSource 20 і ColorSource 20 АV мають 20 фейдеров, 40 каналів управління (пристроїв) і один DMX / RDM вихід. ColorSource 40 і ColorSource 40 АV мають відповідно 40 фейдеров, 80 каналів управління (пристроїв) і два DMX / RDM виходу. Пульти сімейства Сolor Source успадкували дизайн і стиль керування від пультів попереднього покоління Smart Fade - клавіші мають кольорову підсвітку, що підказує оператору в якому режимі знаходиться пульт.

Пульти ColorSource 20 АV і ColorSource 40 АV мають HDMI вихід і аналоговий аудіовихід, а також накопичувач ємністю 25GB, що дозволяє поєднувати відтворення аудіо, відео даних за певним сценарієм спільно зі сценами світлового шоу. Пульти призначені в першу чергу для роботи зі статичним світлом, але також мають базовий набір можливостей для керування динамічним світлом. Сфера застосування пультів сімейства Сolor Source - невеликі театри, ТВ-студії, організація світлових шоу корпоративних заходів.

Пульти сімейства EOS.

Сімейство пультів, що набули широкого поширення і визнання серед професіоналів галузі . Пульти працюють на базі програмної платформи EOS. Командний синтаксис програмний платформи EOS логічний, передбачуваний і простий в освоєнні, так що оператор будь-якого рівня кваліфікації може швидко перейти до програмування і управління світловим шоу. Програмна платформа EOS весь час оновлюється, в неї додаються нові функції, одна з найпотужніших останніх інструментів - функція «Magic sheet» - графічний редактор для створення робочих просторів для відображення світлових приладів у вигляді окремих об'єктів, функцій пульта, параметрів об'єктів і швидкого доступу до них.

Сьогодні лінійка EOS представлена ​​такими пультами - EOS Titanium (Ti), Gio, Gio @ 5, Ion XE і Element.

Флагман лінійки EOS Ti, найпотужніший з лінійки і являє  собою «повнорозмірну» консоль, обладнану 2-мя великими вбудованими 17.2" мульітачскрін дисплеями, з регульованим кутом нахилу, великою зоною програмування, клавіатурою з підсвічуванням, виділеним тач-скрін дисплеєм для енкодерів, моторизованими фейдерами, 20 програмованими клавішами, виділеними pan і tilt енкодери, чотирьма колесами енкодерів. EOS Ti підтримує підключення до 3 зовнішніх моніторів для зручного відображення графічної системи EOS. Сфера застосування - театри з насиченими, складними світловими сценаріями; великі концертні зали; масштабні ТВ-шоу.

Емність системи EOS Ti

  • 4,096 від 24,576 DMX адрес
  • 16000 каналів керування (пристроїв)
  • 10000 Сue
  • 999 Сue листів
  • 200 активних плейбеків
  • 999 субмастеров
  • 100 сторінок фейдерів
  • 4х1000 палітр (інтенсивність, фокус, колір, промінь)
  • 1000 груп
  • 1000 ефектів
Інтерфейси

  • два Ethernet порта, які індивідуально конфігуруються (ETCNet2, Net3, Avab UDP, ArtNet)
  • чотири DMX512-A / RDM порту
  • OSC Transmit / Receive
  • UDP Transmit / Receive
  • MIDI Timecode
  • MIDI Show Control through Gateway
  • SMPTE Timecode through Gateway
  • Contact closure (12 аналогових входів, 12 SPDT контактних виходів, RS-232) через Gateway





Світловий пульт Gio - потужний пульт досить компактних розмірів, орієнтований в першу чергу на турову експлуатацію. Як і більш старша модель EOS Ti, пульт Gio має аналогічне розташування клавіш клавіатури і потужну апаратну платформу, але в більш компактному корпусі. Пульт Gio обладнаний двома вбудованими 12.1" тач-скрін дисплеями, з регульованим кутом нахилу, 10 моторизованими фейдерами з 100 сторінками фейдеров, 2-ма виділеними master playback моторизованими фейдерами, 8 програмованими клавішами, чотирьма колесами енкодерів, клавіатурою з підсвіткою. Пульт підтримує підключення до 3 зовнішніх дисплеїв

Емність системи Gio

  • 4,096 від 24,576 DMX адрес
  • 16000 каналів керування (пристроїв)
  • 10000 Сue
  • 999 Сue листів
  • 200 активних плейбеків
  • 999 субмастеров
  • 100 сторінок фейдерів
  • 4х1000 палітр (інтенсивність, фокус, колір, промінь)
  • 1000 груп
  • 1000 ефектів
Інтерфейси

  • два Ethernet порта, які індивідуально конфігуруються (ETCNet2, Net3, Avab UDP, ArtNet)
  • чотири DMX512-A / RDM порту
  • OSC Transmit / Receive
  • UDP Transmit / Receive
  • MIDI Timecode
  • MIDI Show Control through Gateway
  • SMPTE Timecode through Gateway
  • Contact closure (12 аналогових входів, 12 SPDT контактних виходів, RS-232) через Gateway

Світловий пульт Gio @ 5 - повнофункціональна мобільна консоль, виконана в ще більш компактному корпусі, ніж Gio. Пульт Gio @ 5 обладнаний одним вбудованим 17 "тач-скрін дисплеєм, з можливістю регулювання кута нахилу, 5 моторизованими фейдеров з асоційованими сторінками, 2-мя виділеними master playback моторизованими фейдерами,  чотирьма колесами енкодерів, заднім підсвічуванням основної клавіатури, а також висувною буквено-цифровою клавіатурою з підсвічуванням. Пульт підтримує підключення до 3 зовнішніх дисплеїв.

Емність системи  Gio@5

  • 4,096 від 24,576 DMX адрес
  • 16000 каналів керуванння (пристроїв)
  • 10000 Сue
  • 999 Сue листів
  • 200 активних плейбеків
  • 999 субмастеров
  • 100 сторінок фейдерів
  • 4х1000 палітр (інтенсивність, фокус, колір, промінь)
  • 1000 груп
  • 1000 ефектів
Інтерфейси

  • два Ethernet порта, які індивідуально конфігуруються (ETCNet2, Net3, Avab UDP, ArtNet)
  • чотири DMX512-A / RDM порту
  • OSC Transmit / Receive
  • UDP Transmit / Receive
  • MIDI Timecode
  • MIDI Show Control through Gateway
  • SMPTE Timecode through Gateway
  • Contact closure (12 аналогових входів, 12 SPDT контактних виходів, RS-232) через Gateway

Світловий пульт ION Xe - доступна компактна консоль сімейства EOS, володіє тим же потужним набором функціональних можливостей, що і старші пульти лінійки, але виконаний на базі простішої апаратної платформи, необхідна оперативність в керуванні досягається підключенням фейдерних "крил", які випускаються 2-х типів на 20 та на 40 немоторизованих фейдеров.

Емність системи   ION Xe

  • 2,048...12,288 DMX адрес
  • 16000 каналів керування (пристроїв)
  • 10000 Сue
  • 999 Сue листів
  • 200 активних плейбеків
  • 999 субмастеров
  • 200 сторінок фейдерів
  • 4х1000 палітр (інтенсивність, фокус, колір, промінь)
  • 1000 груп
  • 1000 ефектів
Інтерфейси

  • два Ethernet порта, які індивідуально конфігуруються (ETCNet2, Net3, Avab UDP, ArtNet)
  • чотири DMX512-A / RDM порту
  • OSC Transmit / Receive
  • UDP Transmit / Receive
  • MIDI Timecode
  • MIDI Show Control through Gateway
  • SMPTE Timecode through Gateway
  • Contact closure (12 аналогових входів, 12 SPDT контактних виходів, RS-232) через Gateway

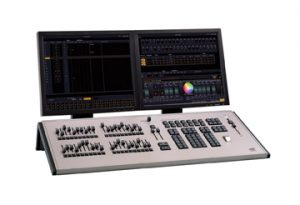

Світловий пульт Element - найпростіший пульт з сімейства EOS c дещо спрощеним набором функціональних можливостей, ідеально підходить для користувачів, які віддають перевагу оперативному ручному режиму роботи і бажають мати в прямому доступі велику кількість фейдеров під рукою. Пульт підтримує підключення до 2 зовнішніх дисплеїв. Пульт відмінно підходить для невеликих театрів, малих концертних залів, ТВ-студій.

Element доступний в двох варіантах за кількістю фейдеров і каналів керування

  • Element 40 -250, 40 фейдеров, 250 каналів керування
  • Element 40 - 500, 40 фейдеров, 500 каналів керування
  • Element 60 - 250, 60 фейдеров, 250 каналів керування
  • Element 60 - 500, 60 фейдеров, 500 каналів керування

Ємність системи Element

  • 1024 DMX адресів
  • 250 або 500 каналів керування (пристроїв)
  • 10000 Сue
  • 1 Сue лист
  • 4х1000 палітр (інтенсивність, фокус, колір, промінь)
  • 1000 груп
  • 1000 ефектів

Сімейство пультів Cobalt. У пультах сімейства Cobalt компанія ETC об'єднала свій багаторічний досвід в області побудови систем керування освітленням, основний упор зроблений на максимальну оперативність у взаємодії оператора з пультом, максимальну доступність всіх даних та параметрів перед очима, максимальну конфігурованість робочого інтерфейсу. Флагманами лінійки є пульти Cobalt 10 і Cobalt 20. Обидва пульта відрізняються потужними апаратними засобами, серед яких можна особливо виділити мультитач-скрін дисплеї з високою роздільною здатністю, мототоризовані фейдери з додатковими кольоровими тачскрін дисплеями і окремий ряд потенціометрів-енкордеров з індивідуальною кольоровою внутрішньою підсвіткою.

Сенсорні команди в вікнах графічного інтерфейсу доступні одночасно, це означає що оператор виконуючи настройки в одному вікні, може перерватися і перейти до виконання інших операцій в іншому вікні, не побоюючись що його попередні операції скинуться. Робоча область моніторів вільно налаштовується під будь-які завдання, можна використовувати масштабування екранів пальцями, можна складати графічні і інтерактивні плани приладів. Поруч з моніторами є виділений ряд кнопок для збереження варіантів екрану або навіть конфігурації пульта для даного шоу, включаючи настройки фейдеров. Ці кнопки дозволяють повністю перебудувати конфігурацію пульта для даного шоу в один дотик.

Cobalt 20 - найбільш потужний в сенсі апаратного оснащення модель в семества пультів Cobalt. Пульт обладнаний вбудованими 17 "мультітачскрін дисплеями, просторою клавішній зоною з підсвічуванням, має 20 моторизованих фейдерів, 20 потенціометрів-енкордеров з кольоровою підсвіткою, 4 енкодера параметрів з додатковими клавішами; додатковий енкодер для управління яскравістю; виділений кросфейдер з маніпулятором швидкості; групою незалежного керування - 6 потенціометрів-фейдерів, 3 клавіші з LED-індикацією; вбудовану буквено-цифрову клавіатуру. Пульт підтримує підключення до 3 тачскрін зовнішніх дисплеїв.

Пульт розрахований на застосування в складних живих шоу з застосуванням великої кількості динамічного і статичного світла, медіасерверів, диммеров і іншого сполученого обладнання.

Емкость системы Cobalt 20

  • 16384 DMX адрес
  • 5000 каналів керування (пристроїв)
  • 9 999 999 пресетів
  • 4x999 палітр (фокусування, колір, промінь, все)
  • 999 груп
  • 999 макросів
  • 999 сторінок майстрів
Інтерфейси

  • два индивидуально конфигурируемых Ethernet порта (ETCNet2, Net3, sACN, ArtNet)
  • два DMX512-A/RDM порта,
  • OSC Transmit/Receive
  • UDP Transmit/Receive,
  • MIDI Timecode
  • MIDI Show Control through Gateway
  • SMPTE Timecode through Gateway
  • Contact closure (12 аналоговых входов, 12 SPDT контактных выходов, RS-232) через Gateway



Cobalt 10 - більш компактна консоль ніж Cobalt 20, за рахунок застосування дисплеїв з діагоналлю 12" і зменшення кількості моторизованих фейдерів і потенціометрів-енкордеров до 10. Решта апаратних засобів, інтрерфейси і ємність системи аналогічні з консоллю Cobalt 20





У сімействі Cobalt також присутні бюджетні пульти Congo Jr і Congo Kid в яких встановлено нове програмне забезпечення серії Cobalt, однак апаратна реалізація успадкована від сімейства пультів Congo.

Congo Jr

Gongo Kid

Congo Jr - дуже компактний пульт для управління статичним і динамічним світлом, який відмінно підходить для турової експлуатації або роботи в дуже тісних апаратних світла. Пульт може доповнюватися фейдерний "крилами", має два DVI інтерфейсу для подлкюченія мультитач-дисплеїв, має 6144 DMX адрес і розширюється до 3072 каналів управління (пристроїв), має два DMX512 / RDM виходу, один мережевий інтерфейс (ETCNet2 ™, Net3 ™ / ACN , ArtNet)

Congo Kid - бюджетний пульт для управління статичним і динамічним світлом, має два DVI інтерфейсу для подлкюченія мультитач-дисплеїв, має 1024 DMX адреси і 256 або 512 каналів управління (пристроїв), має два DMX512/RDM виходу, один мережевий інтерфейс (ETCNet2 ™, Net3 ™ / ACN, ArtNet)
